一、表面处理质量

表面处理质量是决定涂膜质量的关键因素，影响程度达50%，在做冷镀锌前应对钢材表面做处理，清除钢铁表面的灰尘、油污。

二、清洁度

1、采用喷砂除锈，达到ISO85O1-1?Sa2.5级。钢材经过机械除锈后，表面无油、无锈，无氧化皮及其他的污物，或仅留轻微的痕迹；95%钢材表面受到钢丸(砂)冲击，露出金属的光泽。

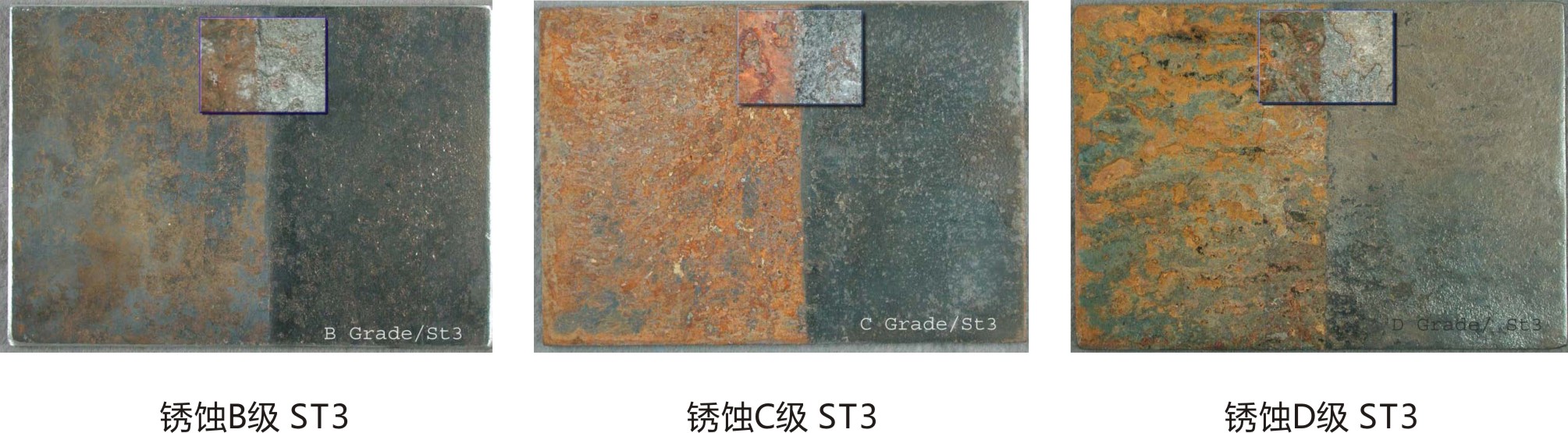

2、不能采取喷射或抛射除锈的焊接部位，使用动力工具除锈，达到ISO85O1-1?St3等级。

3、镀锌件，必须清除表面的灰尘、海盐、白锈，达到ISO85O1-1?St2等级。

三、粗糙度

粗糙度是冷镀锌对于表面处理质量的另一个指标，粗糙度是钢材除锈后，表面形成。 如果冷镀锌单独成膜，作为防腐涂层时，表面粗糙度可控制得略小一点40~60微米，以保证冷镀锌的涂层厚度；而当冷镀锌作为重防腐涂料的底层，总配套涂层厚度大于180微米时，为保证整个涂层的附着力，钢材表面粗糙度应大于60微米。
