德谦新材冷喷锌涂料应用中山二大桥防腐维修

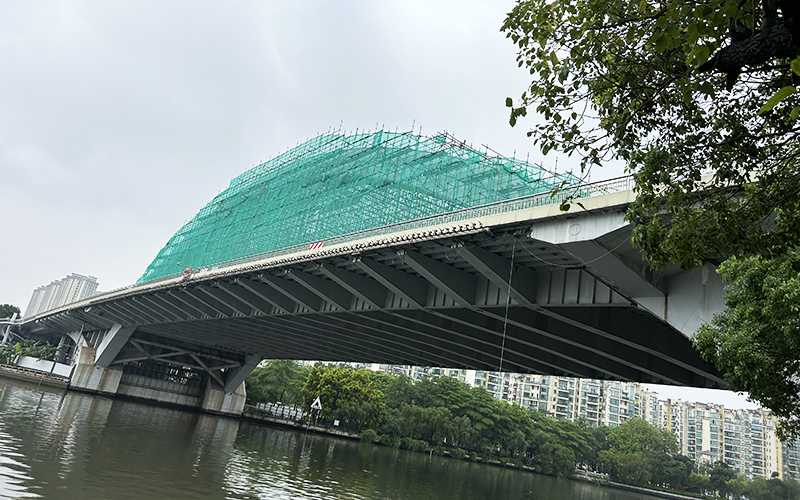

近日，德谦新材产品Dachin DZ-6000 冷喷锌涂料成功应用于中山二大桥防腐维修项目。
在此之前，冷喷锌对施工的技术要求控制比较高，因为在涂装车间有控制施工的条件，所以多应用于桥梁的新建项目，但是相对于热喷锌、热浸锌需要在特定的工厂加工，冷喷锌还是有比较好的施工便捷性。

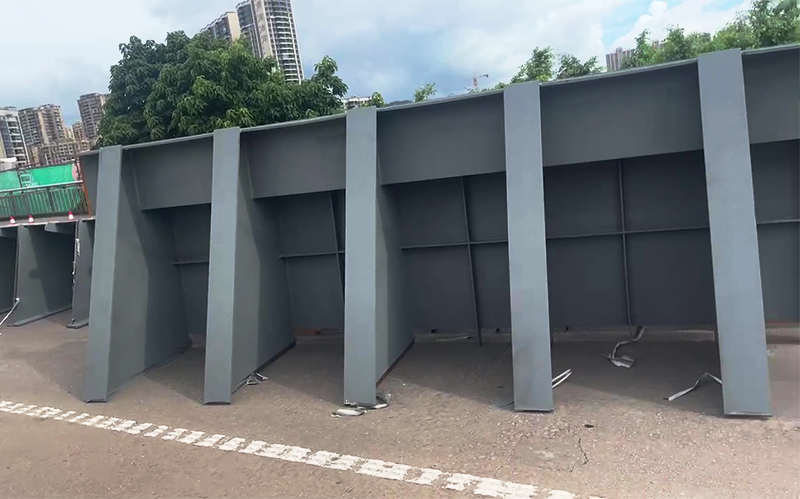

中山二大桥防腐维修配套方案
冷喷锌涂料特性
冷喷锌涂料作为通用型长效底涂提供严重腐蚀环境下的材料表面防护，具有以下特性：
冷喷锌涂料特性一
具有阴极保护和屏障式?；に刈饔?，防腐蚀性能优于热喷锌和富锌涂料。也是取代热浸锌、热喷锌（铝）最合适的材料。具有良好附着力、柔韧性、耐磨性、耐冲击性。

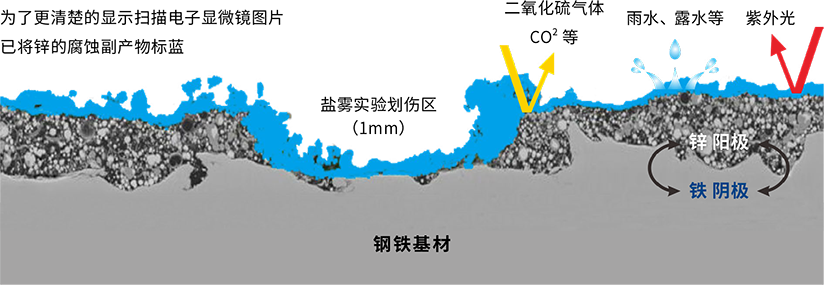

电化学阴极保护
锌比铁活泼，容易失去电子。在前期锌粉的腐蚀过程中，锌粉和钢铁基组成原电池，锌的电极电位比铁的电 极电位低，锌牺牲阳极，铁为阴极，电流由锌流向铁，钢铁得到了阴极?；ぁ?
屏蔽?；?
在后期冷喷锌在应用过程中不断被腐蚀，腐蚀产物在锌粉间隙和钢铁表面沉积，其腐蚀产物即碱式碳酸锌（俗称白锈）结构致密，且不导电，是难溶的稳定性化合物，能够阻挡和屏蔽腐蚀介质的侵蚀，起到防腐蚀效果。冷喷锌具有自修复功能。
冷喷锌涂料特性二
如作为底涂与其他配套涂料组合，冷喷锌综合防腐年限可提高1.8～2.5倍，超过25年以上。
冷喷锌涂料特性三
干膜锌含量极高，不含异氰酸酯，甲苯、一氯甲烷、甲乙酮等有机溶剂。
冷喷锌涂料特性四
使用温度范围可在－40°C～＋120°C条件下使用。与多种涂料有很好的配套性 （除酸醇类外）。
冷喷锌涂料特性五

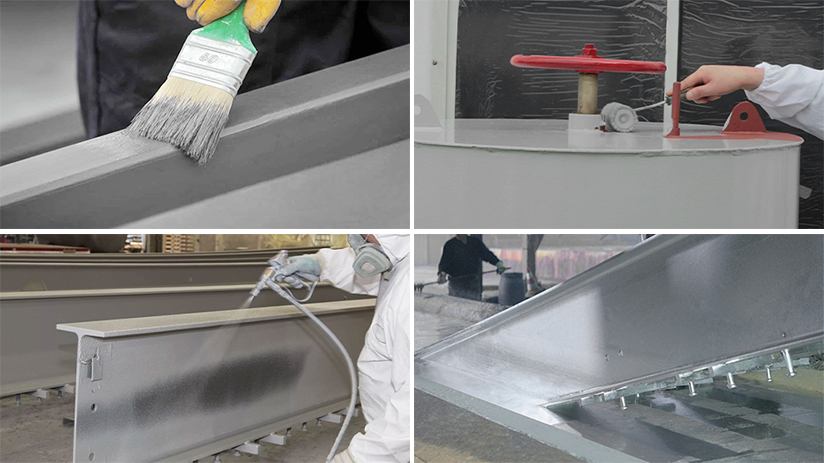

单组分涂料施工方便，可以刷涂、滚涂、有气喷涂、无气喷涂、浸涂。
冷喷锌涂料技术指标
此项目的冷喷锌涂料，性能需完全符合《HG/T 4845-2015 冷涂锌涂料》和《JT/T 1266-2019 桥梁钢结构冷喷锌防腐技术条件》的技术要求。
| 项目 | 指标 |
|---|---|
| 在容器中状态 | 搅拌后无硬块，呈均匀状态 |
| 不挥发物含量 | ≥80% |
| 不挥发分中金属锌含量 | ≥92% |
| 不挥发分中全锌含量 | ≥95% |
| 干燥时间 |
表干：≤0.5h 实干：≤24h |
| 涂膜外观 | 正常 |
| 柔韧性 | ≤2mm |
| 耐冲击性 | 50cm |
| 划格试验 | ≤1级 |
| 附着力 | ≥3MPa（拉开法） |
| 耐盐雾性 |
2000h划线处无红锈，单向扩蚀≤2.0mm； 未划线区无开裂、剥落、生锈现象， 允许起泡密集等级≤1级, 允许起泡大小等级≤S3级 |
| 配套性 | 漆膜平整，不起皱、不咬起，而且附着力≥3MPa |

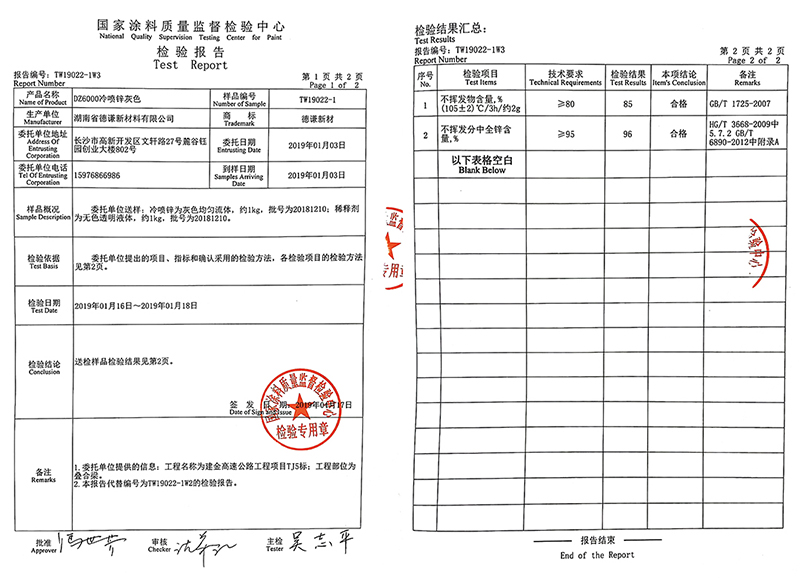

德谦新材自主研发及生产的冷喷锌经现场抽检测试，均符合标准要求且远高于标准。
