德谦新材石墨烯锌涂料在高寒地区风电场的运用
石墨烯锌涂料作为环氧富锌底漆升级迭代产品，运用的领域越来越广泛，受到更多行业的关注。
国内部分风电主机厂将石墨烯锌涂料纳入技术规范，如：明阳智能、中车、哈电风电等。
作为以石墨烯锌涂料为擅长的民族品牌——湖南省德谦新材料有限公司，进入了包括上述3家的多家主机厂风电塔筒油漆供应商的短名单。
随着石墨烯锌涂料在风电行业大批量的使用，发现了该产品更多的价值。
石墨烯锌防腐涂料不但在海洋苛刻腐蚀环境具有长效防腐性能，而且在高寒地区紫外线强烈照射环境下提供风电塔筒的防护，确保涂层不开裂，粉化，脱落，生锈。
在我国的张北地区气温夜晚低至零下20°，白天高紫外线强烈照射，钢材表面温度可以达15°~20°，昼夜温差达35°以上，长时间的温变循环容易导致防腐开裂、脱落。
石墨烯涂料性能
石墨烯具有优异的力学性能，其极高的强度和模量，是有记录中强度最高的材料。
其纳米片层结构可以将涂层结构致密化，能够有效地降低涂层内部应力阻隔微裂纹产生，柔韧片层结构消耗断裂能量，进而提高了涂层的柔韧性、提高抗冲击性和耐磨性，赋予同时涂层具有极优秀的抗开裂性能。

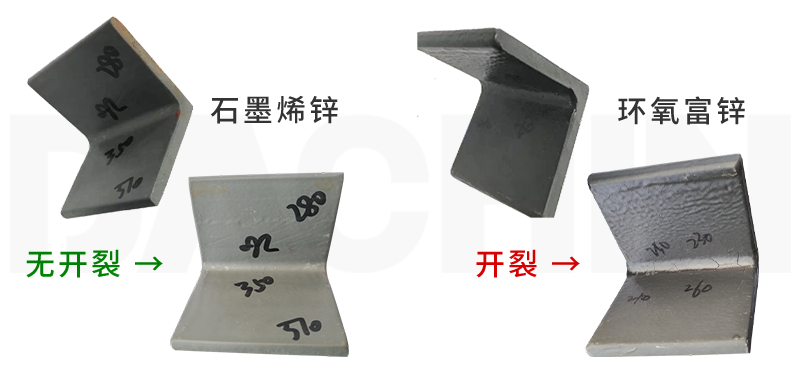

实验表明：涂层即使达到300微米厚度，在-20~60°温变循环50天，涂层在角钢这样的结构上都无开裂。
同时石墨烯的纳米结构特性对表面处理具有容忍性，使涂层具有非常强的附着力，在风电塔筒上面现场测试高达23兆帕。
涂层配套及测试
- 塔筒内壁：环氧石墨烯锌涂料 + 环氧云铁中涂
- 塔筒外壁：环氧石墨烯锌涂料 + 环氧云铁中涂 + 聚氨酯涂料

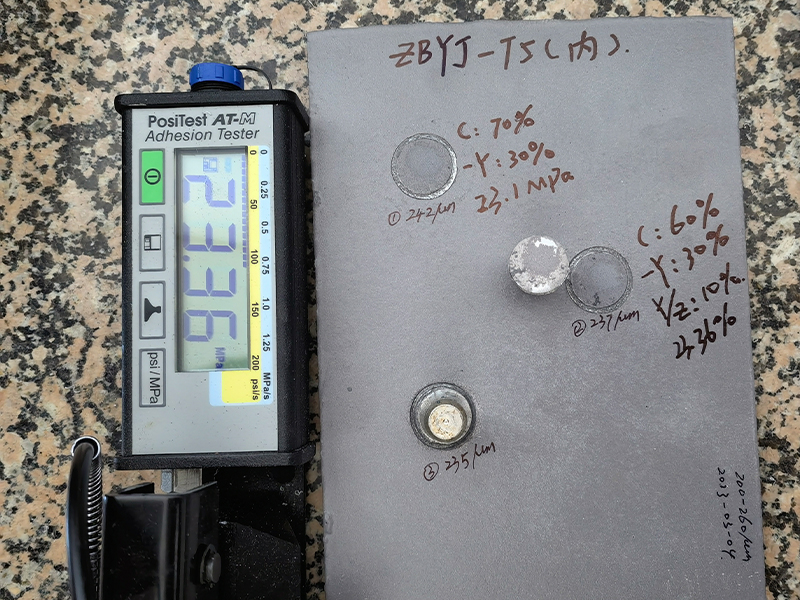

涂层附着力测试数据表
底材及干燥条件：ZBYJ-T5（内）
① 样板室温干燥1周；② 24h拉拔钉后测试。
| 序号 | 膜厚μm | 拉拔值Mpa | 断裂情况 |
|---|---|---|---|
| 1 | 242 | 23.1 |
C：70% -Y：30% |
| 2 | 237 | 23.36 |
C：60% -Y：30% Y/Z：10% |
| 3 | 235 | 23.42 |
C：70% -Y：30% |
| 平均值 | 238 | 23.29 | / |
备注：
- Z：指拉拔钉
- A：指基材
- B：指底漆第一涂层
- C：指中间漆第二涂层
- D：指面漆第三涂层
从上表的数据可以看出：内壁样板的附着力在23Mpa以上，基本达到可拉拔的上限。
